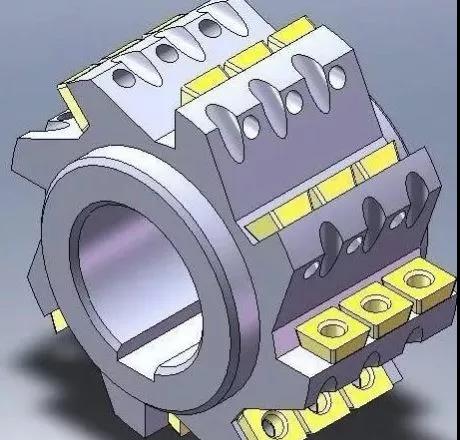

3分机床7分刀，看看模块式可转位螺旋立铣刀的临床应用螺旋立铣刀刀盘与刀片多为焊接或通过紧定螺钉夹紧，由于焊接和加紧过程中，刀片刃部不在同一平面内，使刀片受力不均匀，磨损严重，导致前端刀片磨损后，更换刀片较繁琐，增加停机时间，降低生产率。

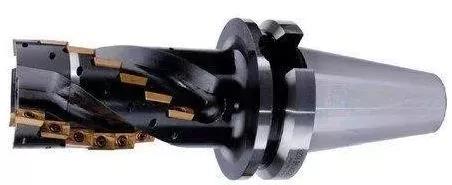

为了克服现有技术的不足，决定采用模块式可转位螺旋立铣刀，可以更换不同的可换头，成为不同的立铣刀，比如 ：球头立铣刀、有端刃的孔槽立铣刀等，当可换头损坏后，可方便更换，减少了停机时间，提高了生产率，降低了刀具成本，增加了使用的灵活性。

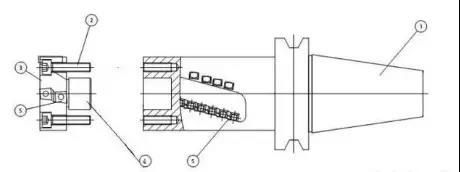

设有刀柄 1，刀柄 1 上固定有刀片 5，刀柄 1 的端部加工有定位孔６，定位孔６两侧分别加工有一个螺栓孔７，定位柱４一端插入在定位孔６内，定位柱４另一端安装有刀可换头３，刀可换头３上固定有刀片５，刀可换头３上设有锁紧孔，锁紧螺钉２穿入锁紧孔及螺栓孔７将刀可换头３固定在刀柄１上。需要更换立铣刀时只需松动锁紧螺钉２将刀可换头３从刀柄１上卸下，将新的刀可换头的定位柱４插入到定位孔６内，拧紧锁紧螺钉 2 即可。
可以更换不同的刀可换头，成为不同的立铣刀，比如 ：球头立铣刀、有端刃的孔槽立铣刀等，当可换头损坏后，可方便更换，减少了停机时间，提高了生产率，降低了刀具成本，增加了使用的灵活性。
|
|
|
