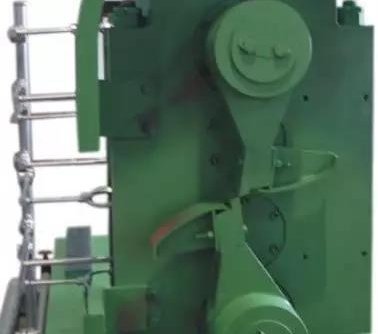

3号飞剪设备用途及技术说明一、设备用途 1.轧件进入精轧机前由于轧件头、尾存在组织缺陷或钢温过低，飞剪机切去头，尾保证轧件质量。 2.当轧件进入精轧机组发生故障时，该剪立即切断并由转辙器导入碎断剪进行碎断。
3号飞剪 二、设备主要技术性能 剪切钢种：普碳钢、低合金钢 剪切端面：ф12.7—ф18 轧件速度：7-12m/s 剪切温度：850℃ 轧件切头长度：150～230mm 剪刃回转直径：800mm 电机功率：112KW 电机转速：255-465r/min 三、设备组成和结构特点 1. 3号飞剪机由传动装置,剪机座和3号飞剪箱体组件（下座、中下座、中座、中上座、上盖、传动轴、斜齿轮组、上下刀架、刀体及润滑系统)等部件组成。 2.回转式刀架上装有单刃，两刀轴平行布置，启停式工作制。刀架旋转一周完成一次剪切周期，电动机通过减速机带动下刀轴，并通过齿轮带动上下刀轴旋转。其下刀轴与传动装置相连。电机采用外通风式的直流电机，并配有测速电机，用来测直流电机的速度。 3.电机与减速机间配有安全齿形联轴器，来保证剪机的安全使用。 4.剪机座是一个四层的焊接箱体，内装有四根齿轮轴，上下分别为刀架轴，中间二个为过渡齿轮轴。 |
|
|
