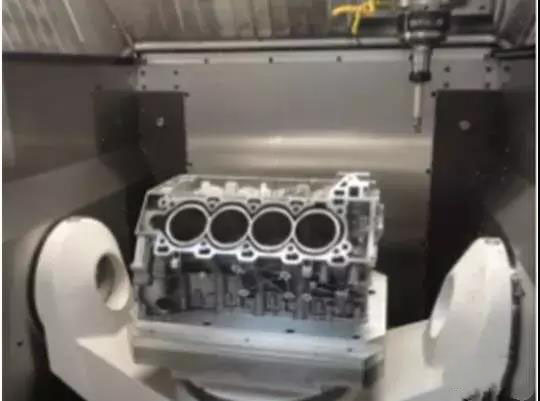

学数控的你知道数控机床的3+2定位与5轴联动的区别吗？一、 什么是3+2定位加工 在一个三轴铣削程序执行时，使用五轴机床的两个旋转轴将切削刀具固定在一个倾斜的位置，3+2加工技术的名字也由此而来，这也叫做定位五轴机床，因为第四个轴和第五个轴是用来确定在固定位置上刀具的方向，而不是在加工过程中连续不断。

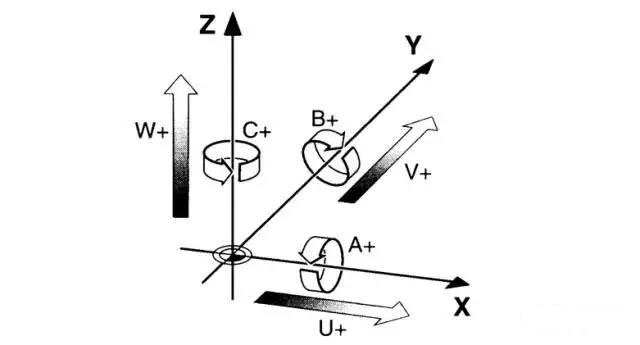

3+2定位加工的原理实质上就是三轴功能在特定角度(即“定位”)上的实现，简单地说，就是当机床转了角度以后，还是以普通三轴的方式进行加工。 二、什么是5轴联动加工 根据ISO的规定，在描述数控机床的运动时，采用左手直角坐标系；其中平行于主轴的坐标轴定义为Z轴，绕X、Y、Z轴的旋转坐标分别为A、B、C。通常五轴联动是指X、Y、Z、A、B中任意5个坐标的线性插补运动。

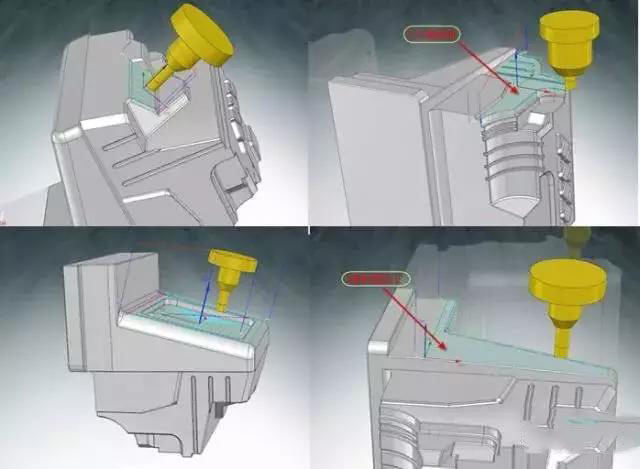

三、3+2定位与5轴联动的区别 3+2定位加工与5轴联动加工适用的行业对象不同，5轴联动加工适合曲面加工，3+2定位加工适合于平面加工。 3+2定位加工的优势： 可以使用更短的，刚性更高的切削刀具。 刀具可以与表面形成一定的角度，主轴头可以伸得更低，离工件更近。 刀具移动距离更短，程序代码更少。 3+2定位加工的局限性： 3+2定位加工通常被认为是设置一个对主轴的常量角度。复杂工件可能要求许多个倾斜视图以覆盖整个工件，但这样会导致刀具路径重叠，从而增加加工时间。 5轴联动加工的优势： 加工时无需特殊夹具，降低了夹具的成本，避免了多次装夹，提高模具加工精度。 减少夹具的使用数量。 加工中省去许多特殊刀具，从而降低了刀具成本。 在加工中能增加刀具的有效切削刃长度，减小切削力，提高刀具使用寿命，降低成本。
|
|
|
